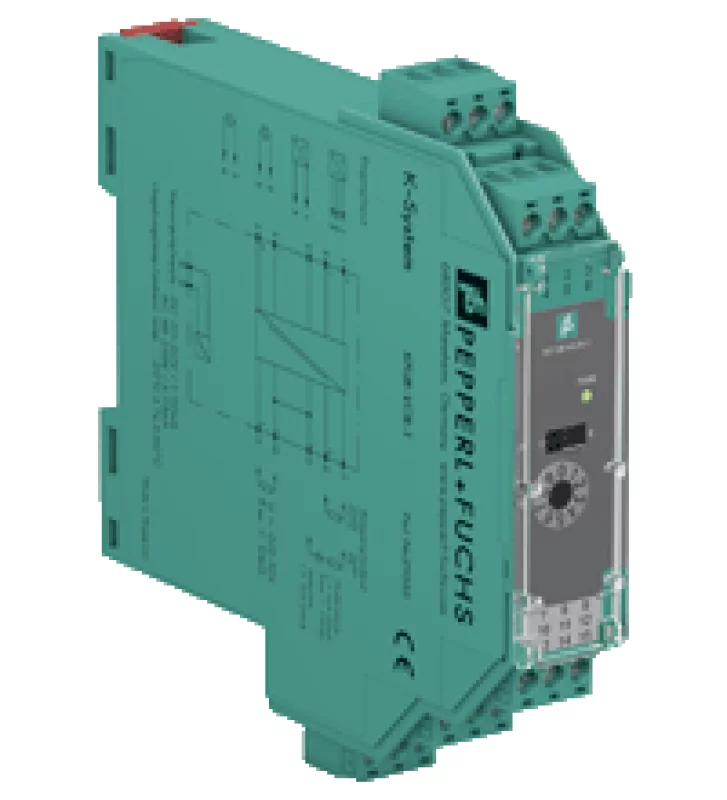

Источник питания KFU8-VCR-1

Техническое описание KFU8-VCR-1 Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение терминалы 14, 15 Номинальное напряжение 19 ... 90 В постоянного тока / 48 ... 253 В переменного тока Номинальный ток 110 110 mA DC / 75 75 mA AC Рассеяние мощности 1,3 Вт Потребляемая мощность 2,1 Вт вход Соединительная сторона полевая сторона Вход I Входной сигнал 0/4 ... 20 мА Номинальный ток 22 мА Доступное напряжение > 15 В при 20 мА, клеммы 1+, 3- Напряжение разомкнутой цепи / ток короткого замыкания 21 В / 26 мА, клеммы 1+, 3-  клеммы 1+, 2- не защищены от короткого замыкания Входное сопротивление <55 Ом, клеммы 2-, 3+ Вход II Входной сигнал 0/2 ... 10 V Входное сопротивление > 1 МОм Вывод Соединительная сторона контрольная сторона Выход I токовый выход соединение источник: клеммы 7 (-), 8 (+)  приемник: клеммы 7 (+), 9 (-) Выходной сигнал 0/4 ... 20 мА Источник нагрузка 0 ... 750 Ом напряжение разомкнутой цепи <21 В тонуть напряжение на клеммах 5 ... 30 В Выход II выход напряжения соединение терминалы 10-, 11+ Выходной сигнал 0/2 ... 10 V нагрузка минимум 10 кОм Характеристики переноса Время реакции 150 мс Индикаторы / настройки Элементы отображения СВЕТОДИОД Элементы управления Поворотный переключатель DIP- переключателя конфигурация через DIP-переключатели  через поворотный переключатель этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Низкое напряжение Директива 2006/95 / EC EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 г Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
