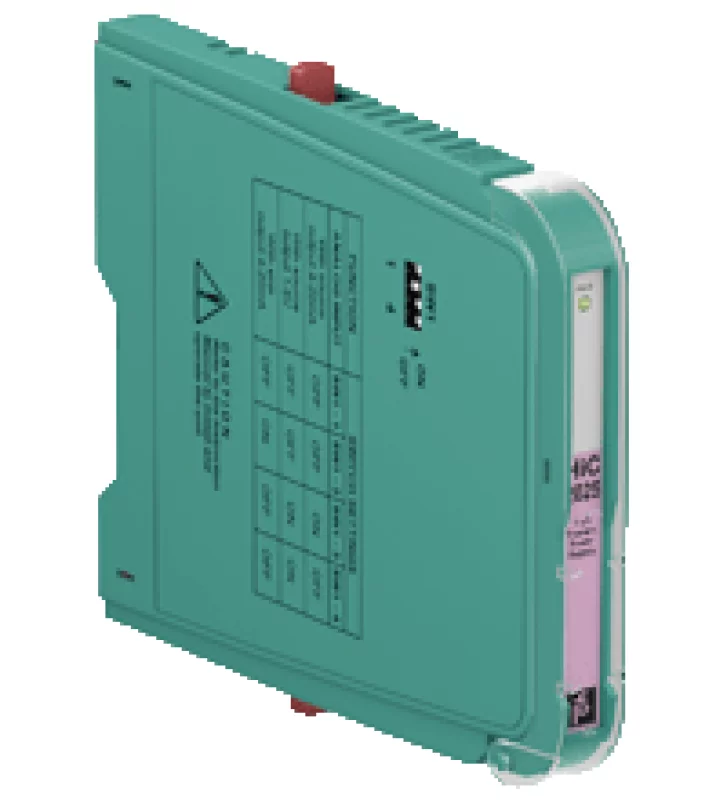

Источник питания HIC2025

HiC2025 Технические характеристики HiC2025 Энергопитание   Подключение SL1: 1a (-), 1б (-); 2а (+), 2b (+) Тип сигнала Аналоговый вход Номинальное напряжение 19 ... 30 В через объединительную плату Потери мощности ≤ 800 мВт Потребляемая мощность ≤ 1,1 Вт Номинальный ток ≤ 45 мА Вход   Подключение SL2: 5а (+), 1б (-); 5а (+), 5б (-) Входной сигнал 4 ... 20 мА ограничивается ок. 30 мА Падение напряжения ок. 5 В на SL2: 5а (+), 1б (-) Напряжение ≥ 15 В при 20 мА на SL2: 5A (+), 5б (-) Выход   Подключение SL1 соединения: 8а (+), 7а (-) Нагрузка 0 ... 300 Ω (режим источника) Выходной сигнал 4 ... 20 мА или 1 ... 5 В (на 250 Ом, 0,1% внутренний шунт) 4 ... 20 мА (режим мойка), рабочее напряжение 15 ... 26 В Характеристики передачи   Отклонение при 20 ° C (68 ° F) ≤ ± 0,1% вкл. нелинейность и гистерезис (режим источника 4 ... 20 мА) ≤ ± 0,2% вкл. нелинейность и гистерезис (режим мойка 4 ... 20 мА) ≤ ± 0,2% вкл. нелинейность и гистерезис (режим источника 1 ... 5 В) Влияние температуры окружающей среды <2 мкА / К (0 ... 60 ° С (32 ... 140 ° F)); <4 мкА / K (-20 ... 0 ° C (-4 ... 32 ° F)) Электрическая изоляция   Вход / Выход надежной электрической развязкой соотв. МЭК / EN 60079-11 напряжения пикового значения 375 В Вход / Питание безопасное электрическая изоляция в соотв. МЭК / EN 60079-11 напряжения пикового значения 375 В Выход / Питание функциональной изоляции в соотв. МЭК 62103, номинальное напряжение изоляции 50 В эфф. Условия окружающей среды   Температура окружающей среды -20 ... 60 ° C Механические данные Размеры (мм) 12,5 х 128 х 106 Вес  100 г. Уровень защиты IP20
